模具晒纹（咬花）工艺流程

产业的发展离不开CMF（色彩、材料、工艺）

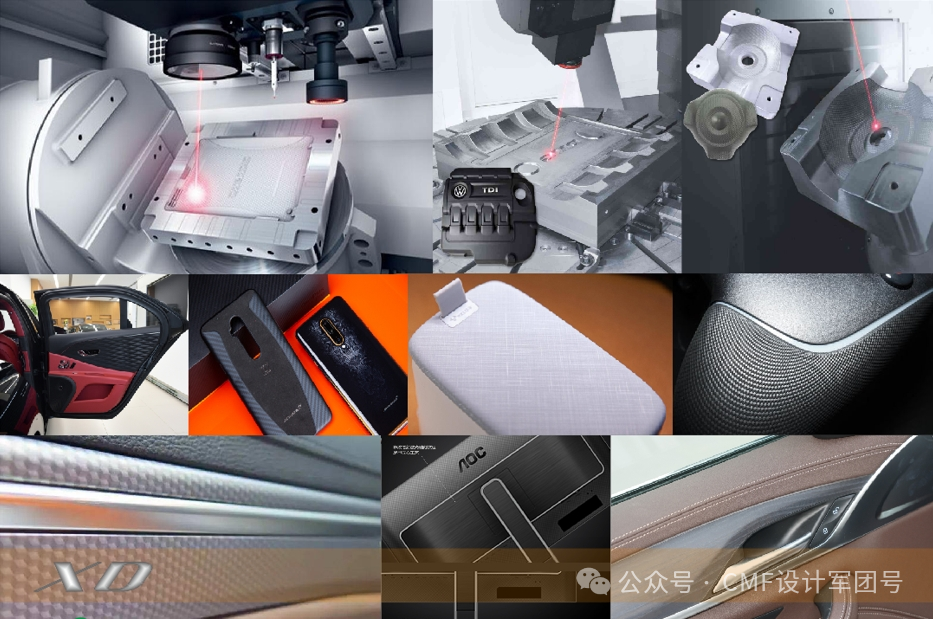

图 纹理效果， CMF 设计军团拍摄

图 晒纹模具

一、什么是 模具晒纹（咬花）工艺

晒纹工艺也叫蚀纹、咬花，是一种制作产品表面肌理（纹理）的工艺。简单来说，就是在模具上通过激光或蚀刻等做出精美的纹理，再通过注塑工艺，成型出来的产品表面便有了不同纹理的质感。

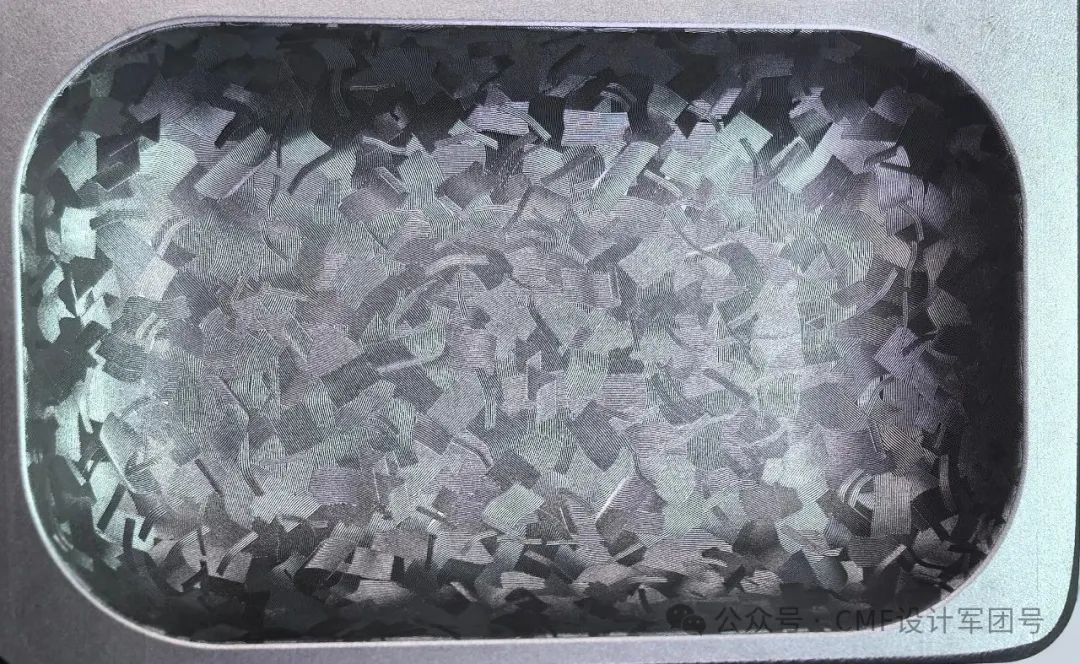

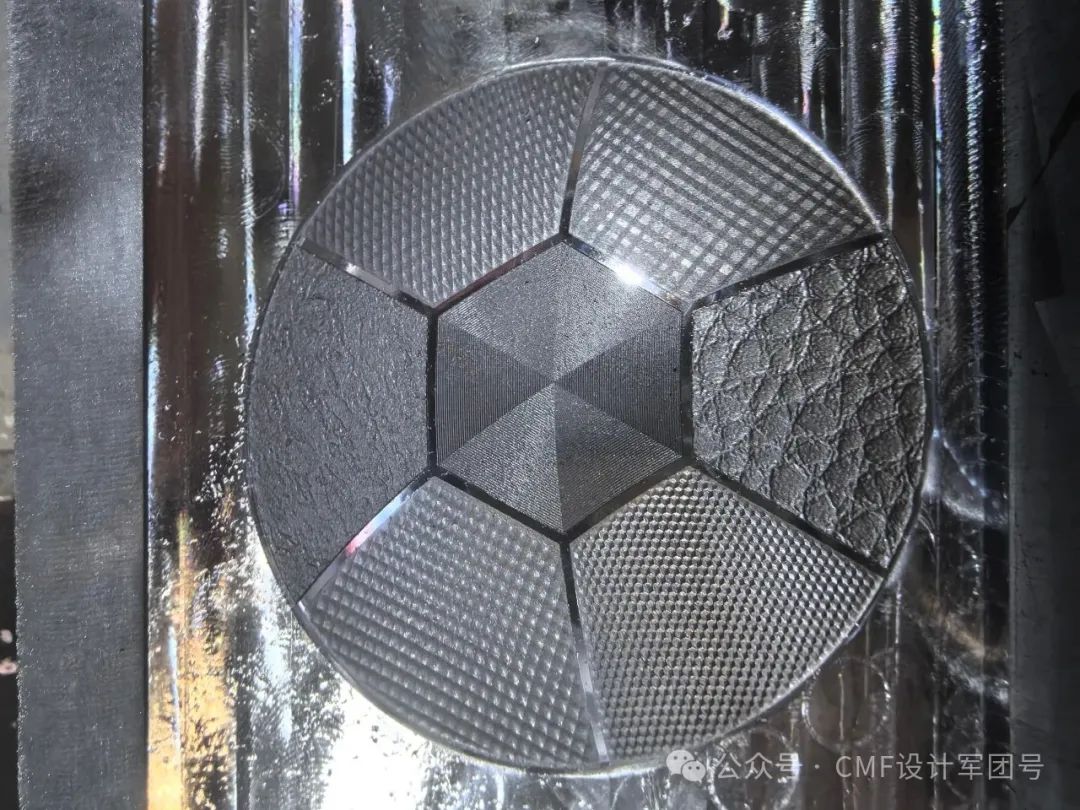

图 精美的冰花纹理模具

总的来说，模具纹理的技术发展包含三个阶段：

初期简单纹理，精度很差，刻画的是比较粗陋的纹理图案；

中期仿材质纹理的出现，线条简单，但类型多样，比如仿布纹、石纹、木纹等，但塑胶感还是较重；

后期3D 立体纹理、多元化纹理，超精度设计，让表面质感实现质的飞跃，普通咬花工艺逐渐被淘汰，3D激光纹理技术开始亮相，用激光与 CNC编程的方式，提升纹理的精度、造型和视觉效果。企业可打造微米级精度，几乎每家都有自己独特的纹板。纹理更细腻、精致、逼真，几乎拜托了塑料本身的那种廉价感，极大满足当下消费者对产品质感日益提升的需求。

图 晒纹所打造的不同纹理效果

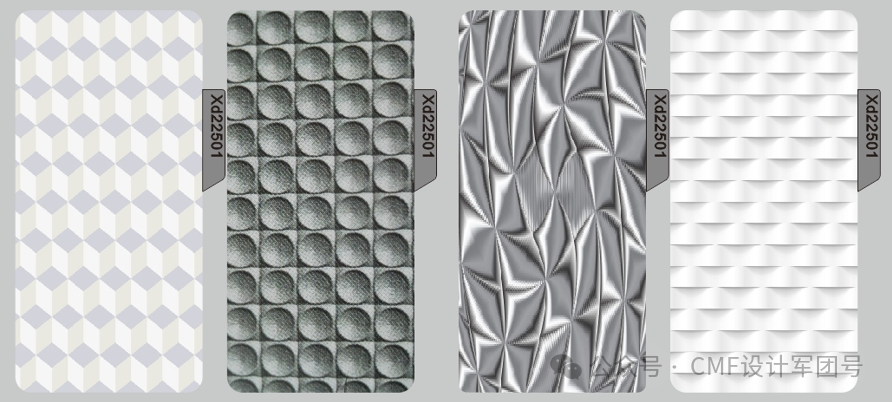

图 立体几何纹理

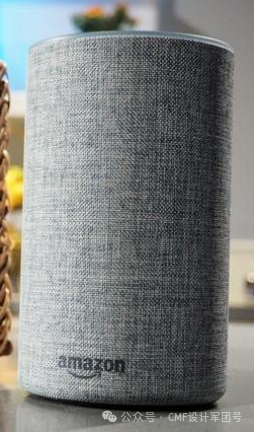

目前晒纹纹理的选择极为多样，通过高精度工艺在金属模具表面实现木纹、皮纹、石纹、布纹、磨砂、图像等，可以在塑胶表面打造出各种想要的纹理效果。

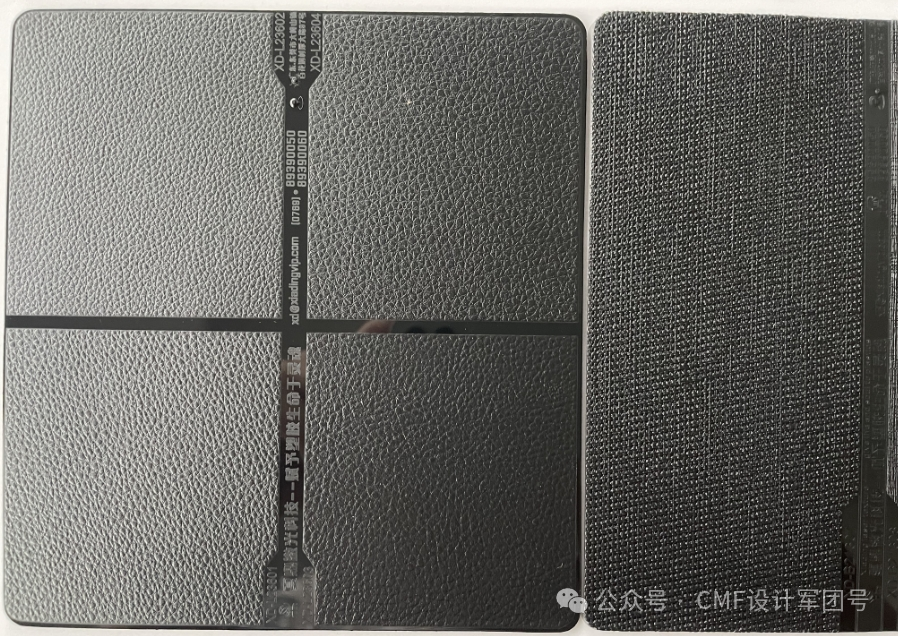

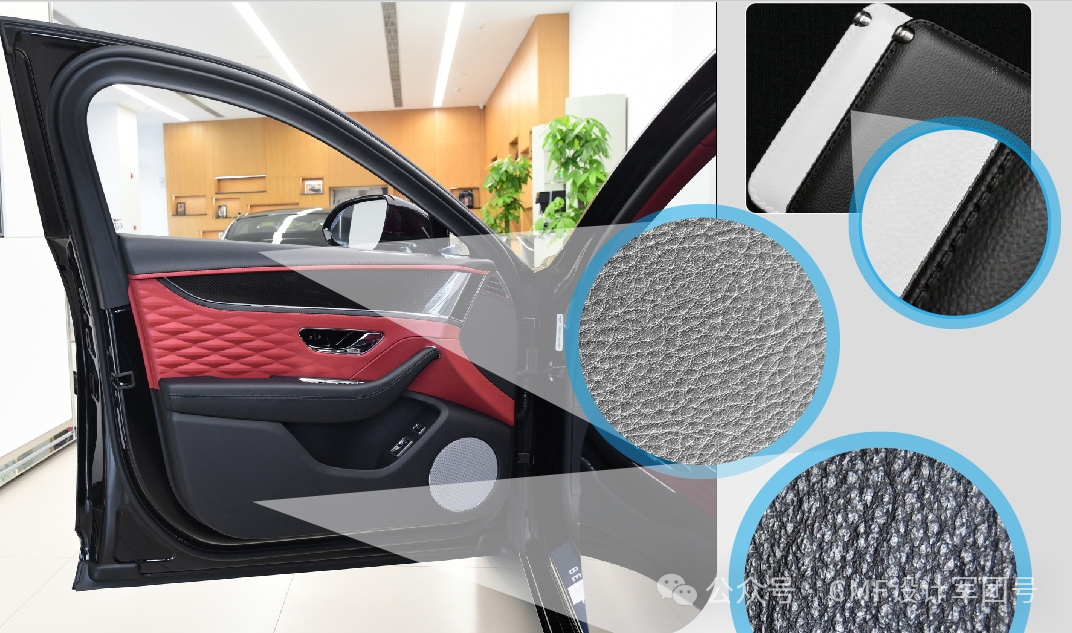

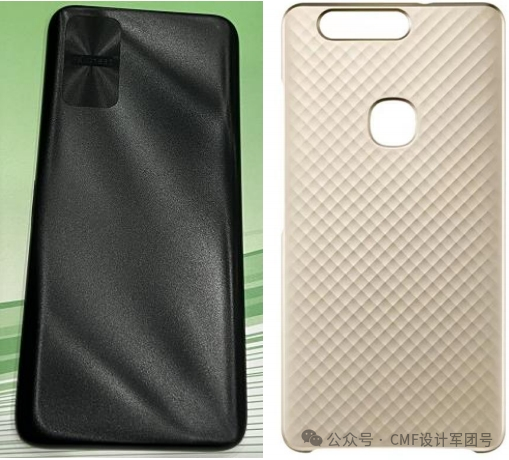

图 仿皮革与仿布纹效果

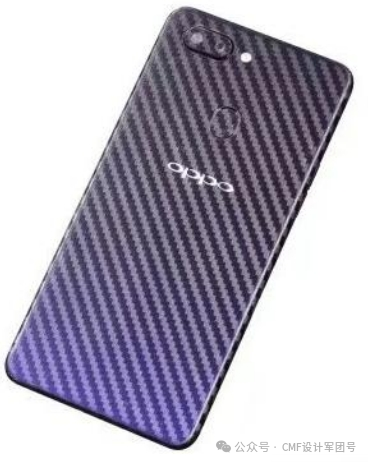

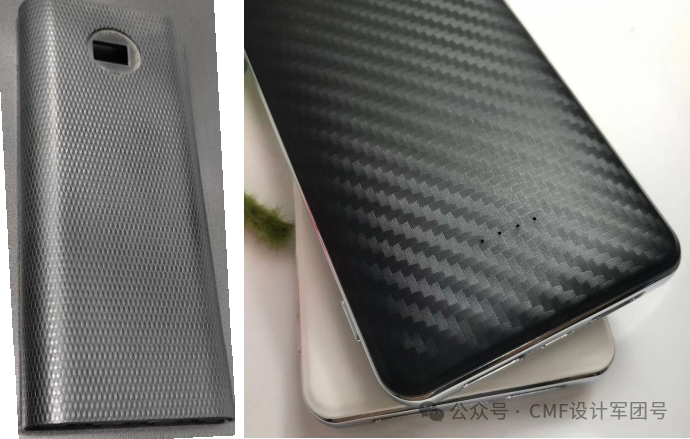

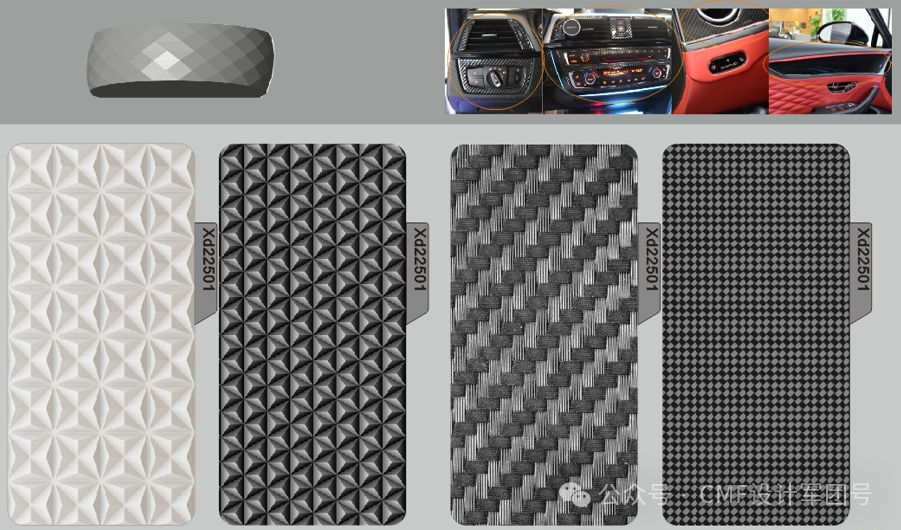

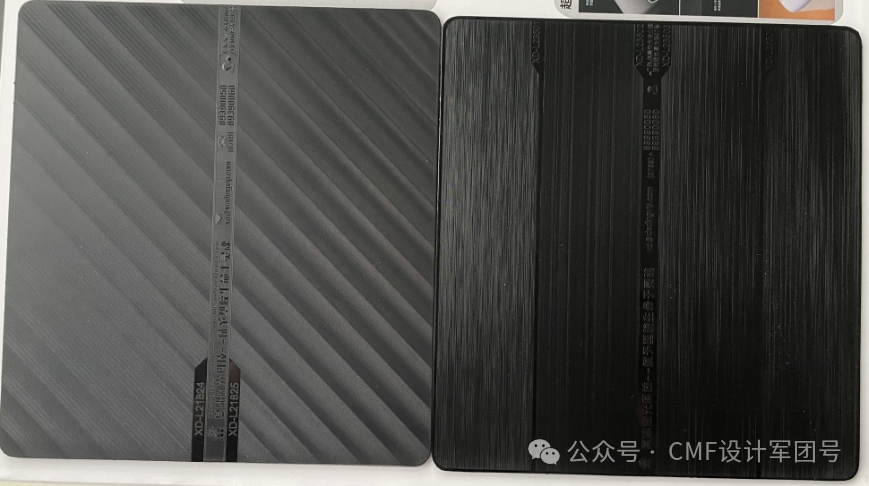

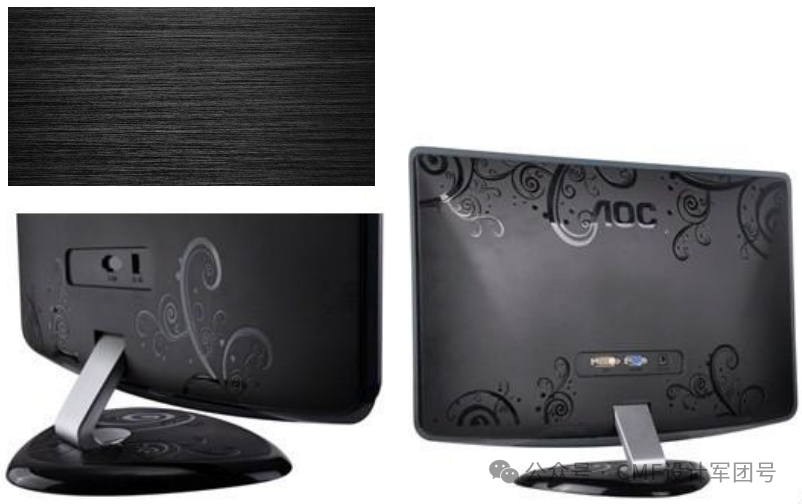

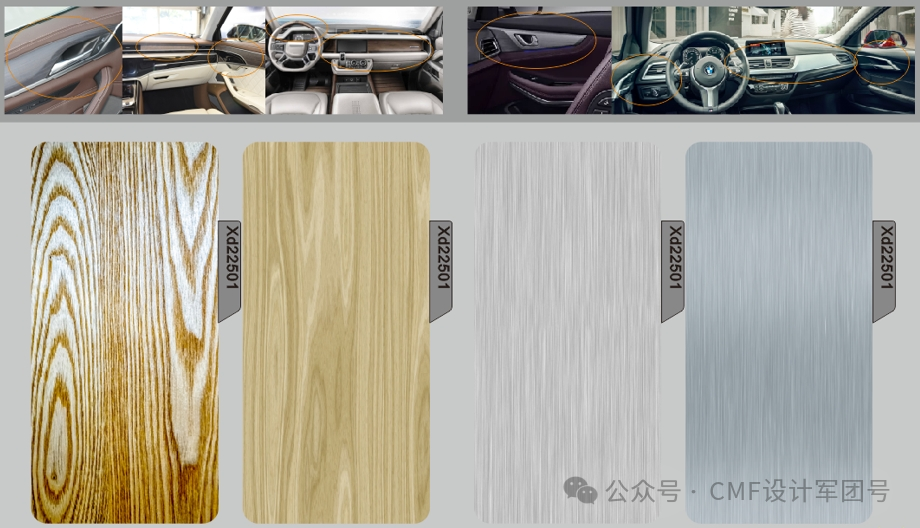

图 仿木纹、仿金属拉丝、仿金属钻石纹及仿碳纤维效果

二、工艺特点

晒纹工艺的最直接目的便是让低端的塑胶制品拥有全新的表面质感。同时还具有以下一些特点：

提升产品设计的自由度，让产品多变具有差异化；

可以改善产品外观的一些不良情况，通俗来说就是通过肌理来进行瑕疵的掩盖；

提升表面的性能，比如抗指纹、增加触感、物理性能、机械性能等；

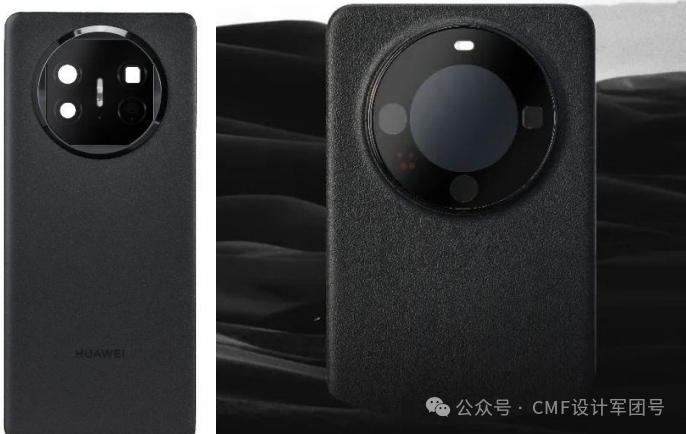

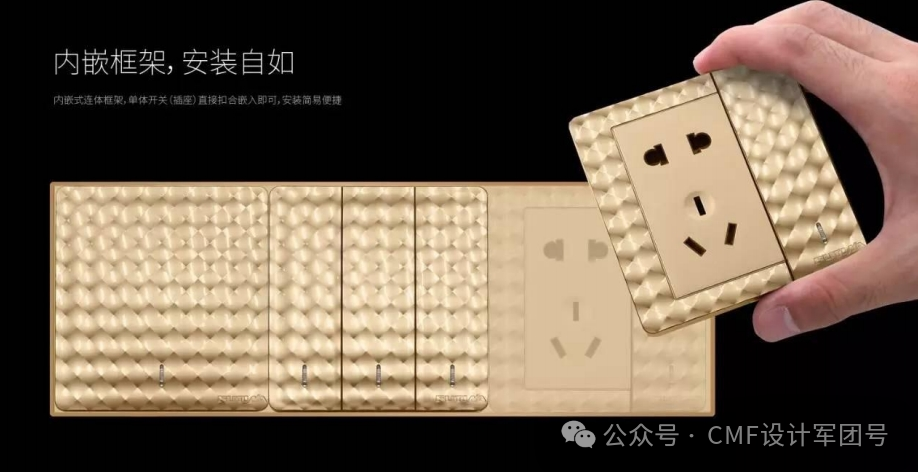

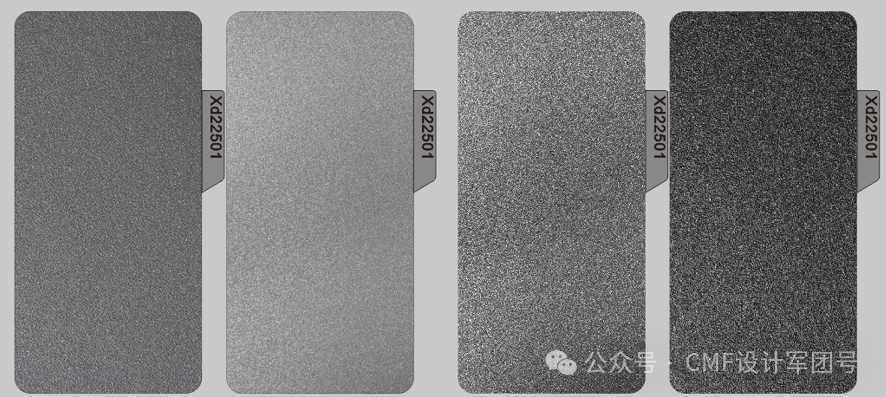

图 晒纹所打造的磨砂纹理，可抗指纹、增加表面性能

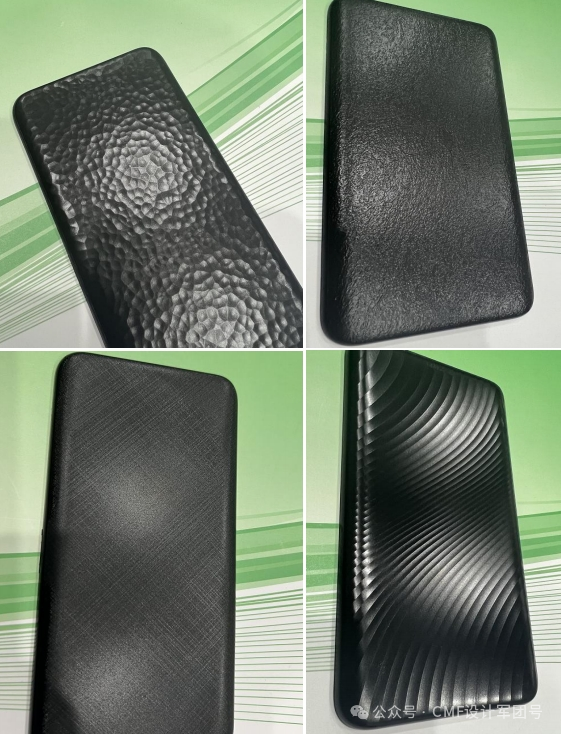

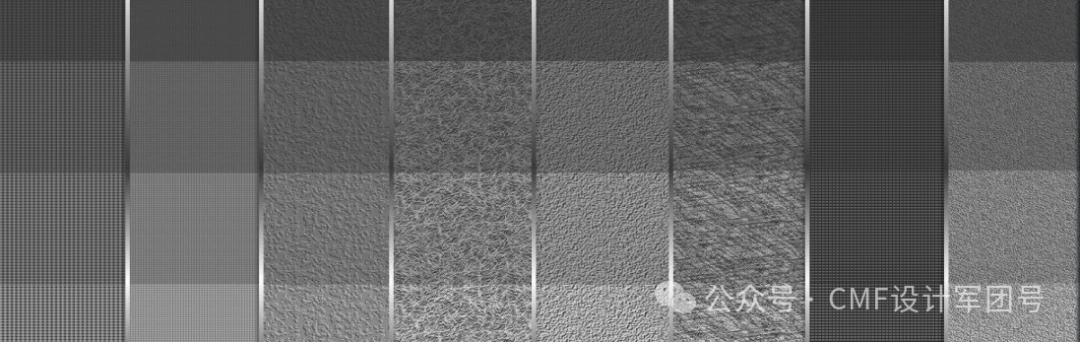

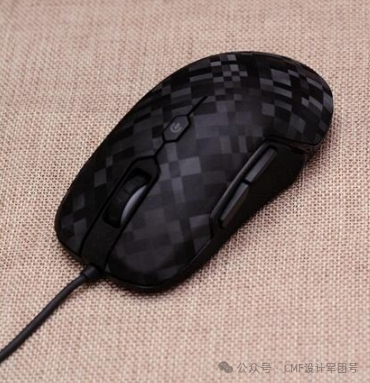

图 不同类型的纹理

三、晒纹工艺流程介绍

这里主要讲两种晒纹工艺：药水蚀刻、激光工艺。后者则效率更高，更具环保性，设计自由度更高，且打造的纹理精度高，质感更好，是当下较优的纹理加工方式之一。

下面分别介绍两种工艺流程，要注意的是，这里仅介绍大概的制程，不同企业及具体产品的工艺可能会有所不同，如需了解详细的工艺流程，可以加笔者微信13713875667 ，找供应商沟通。

激光晒纹工艺的大体流程包括：

1.前期纹理的设计、建模、调整等；

2.模具的准备工作，包括抛光、清洗等；

3.激光表面纹理加工；

4.模具保护，喷砂等后处理；

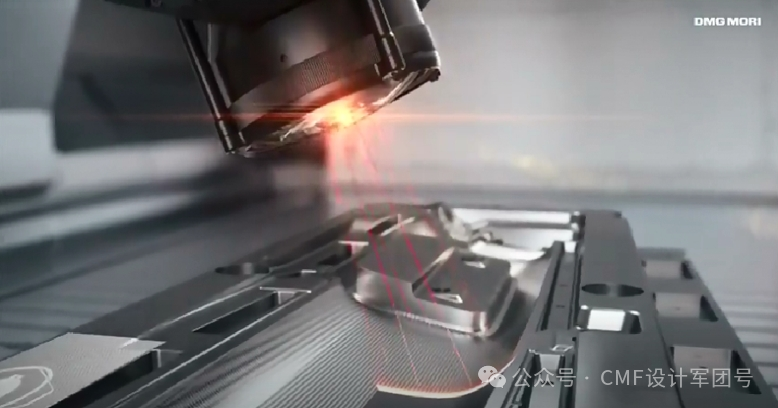

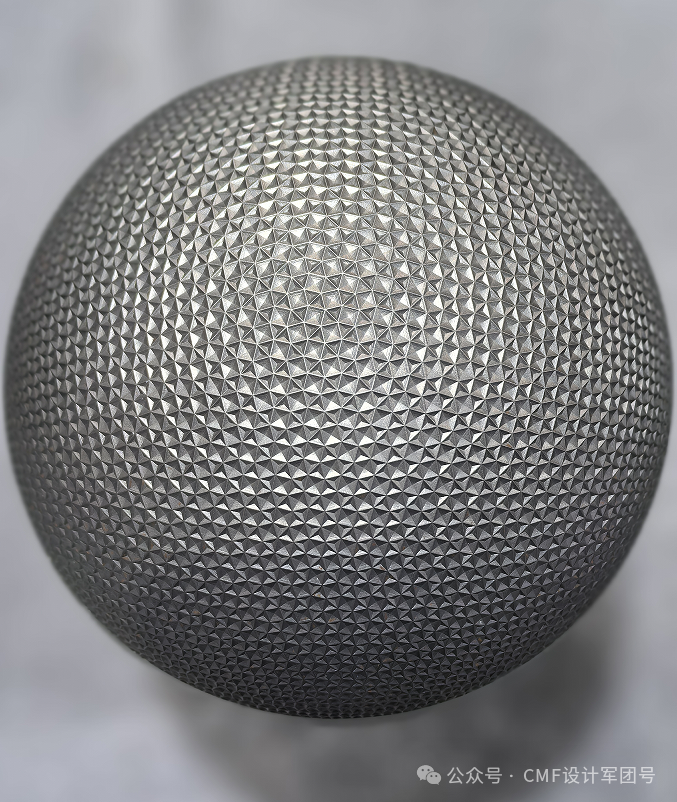

图 异形球面晒纹金属模具加工

药水晒纹流程相对复杂很多，且品质优劣很依赖于师傅。大体包括：模具准备（清洗抛光等）→粘模→化学检验→表面处理喷砂→印花处理（印纹菲林喷纹等）→化学蚀刻→表面处理喷砂→QC→防锈处理等。

两种技术方案对比如下表所示

性能对比激光化学晒纹

精度★★★★★★

表面质量精细，可以加工 数十甚至数百 层。 立体感强层数限制：基本限制在3-5层

设计自由度高，可实现 3D 立体纹理及各种效果低，复杂的纹理难以实现

环保★★★★★

加工受限较高低

成本相对较高相对较低

数据化程度生产数据化非数据化

加工过程工艺路线短工艺路线长

对模具材料的要求低高

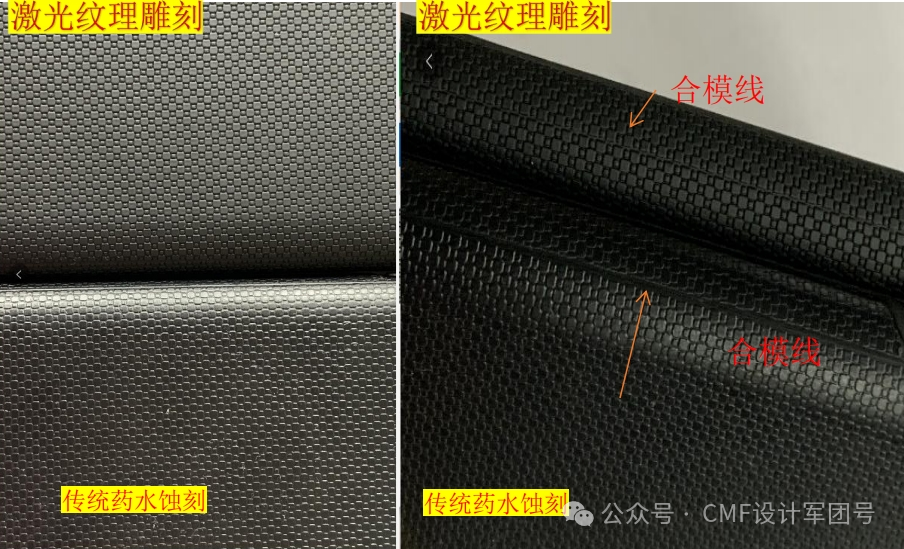

图 两种工艺方案打造的纹理比较

四、工艺应用

晒纹工艺应用的行业非常广，跟CMF相关的主要有汽车行业（内饰、车灯、轮胎等）、消费电子（手机、笔电、耳机手表等穿戴）、家电等领域。

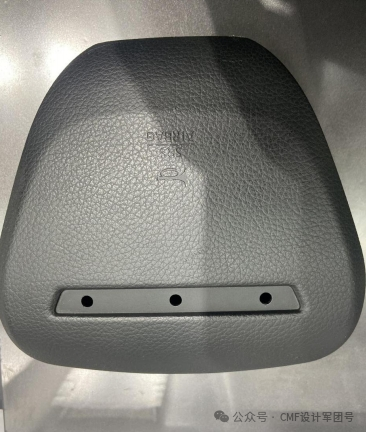

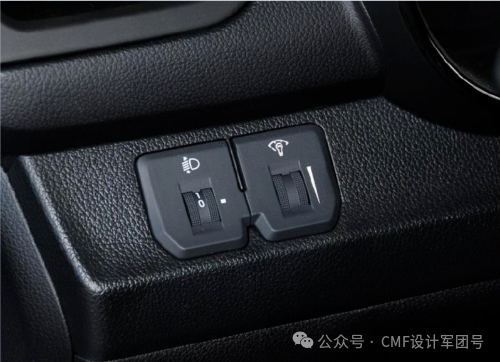

1. 汽车行业

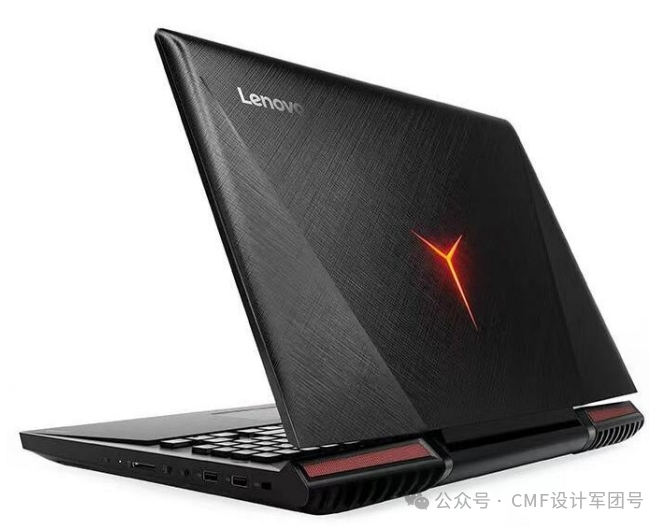

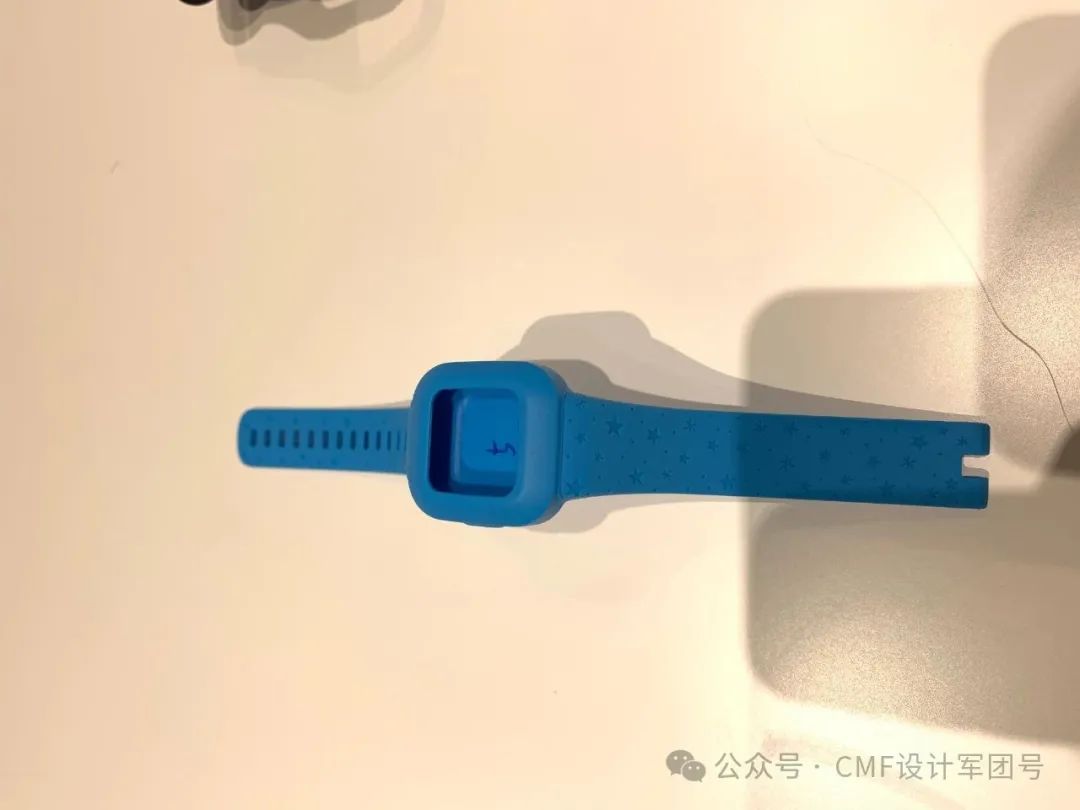

2. 消费电子

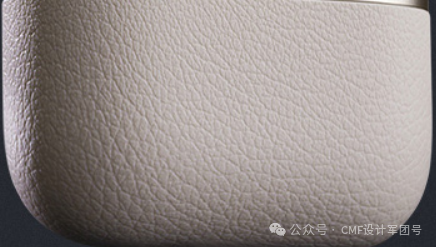

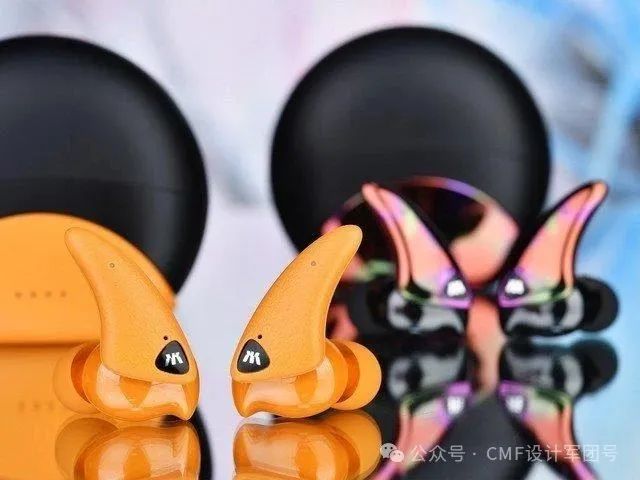

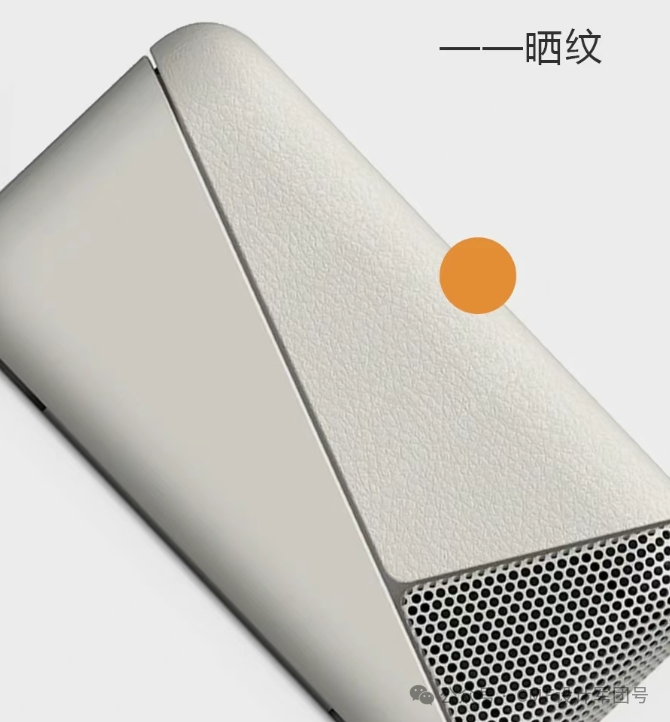

图 TWS耳机皮纹效果则是通过模具纹理实现的

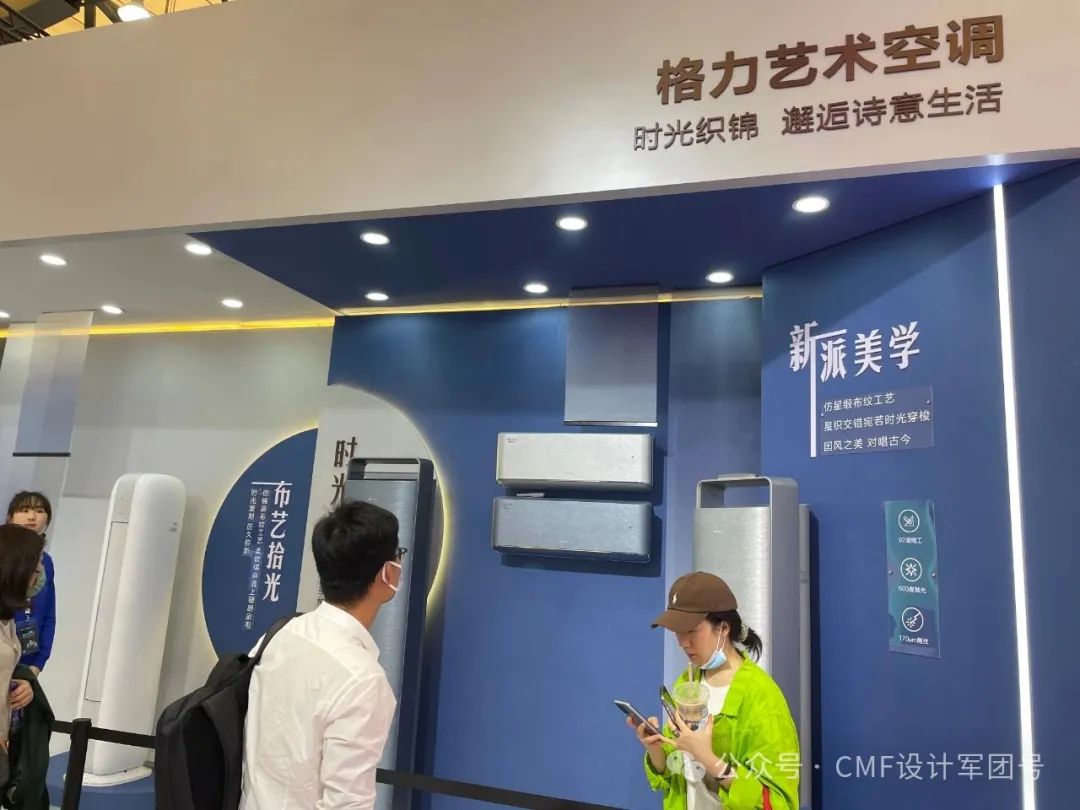

3. 家电

通过超精密激光雕刻模具纹理，达到微米级别，家电面板朝着更精细化纹理设计的方向在前行。

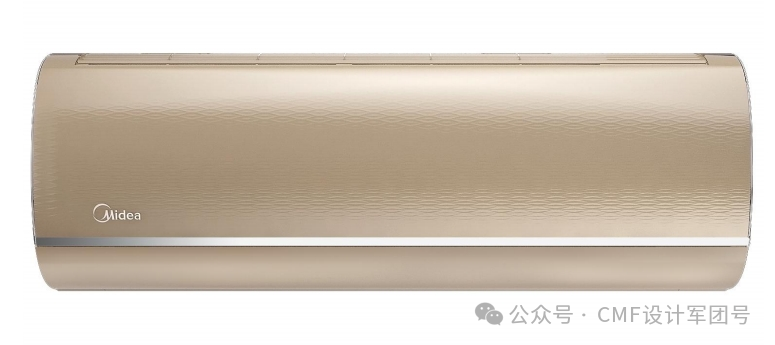

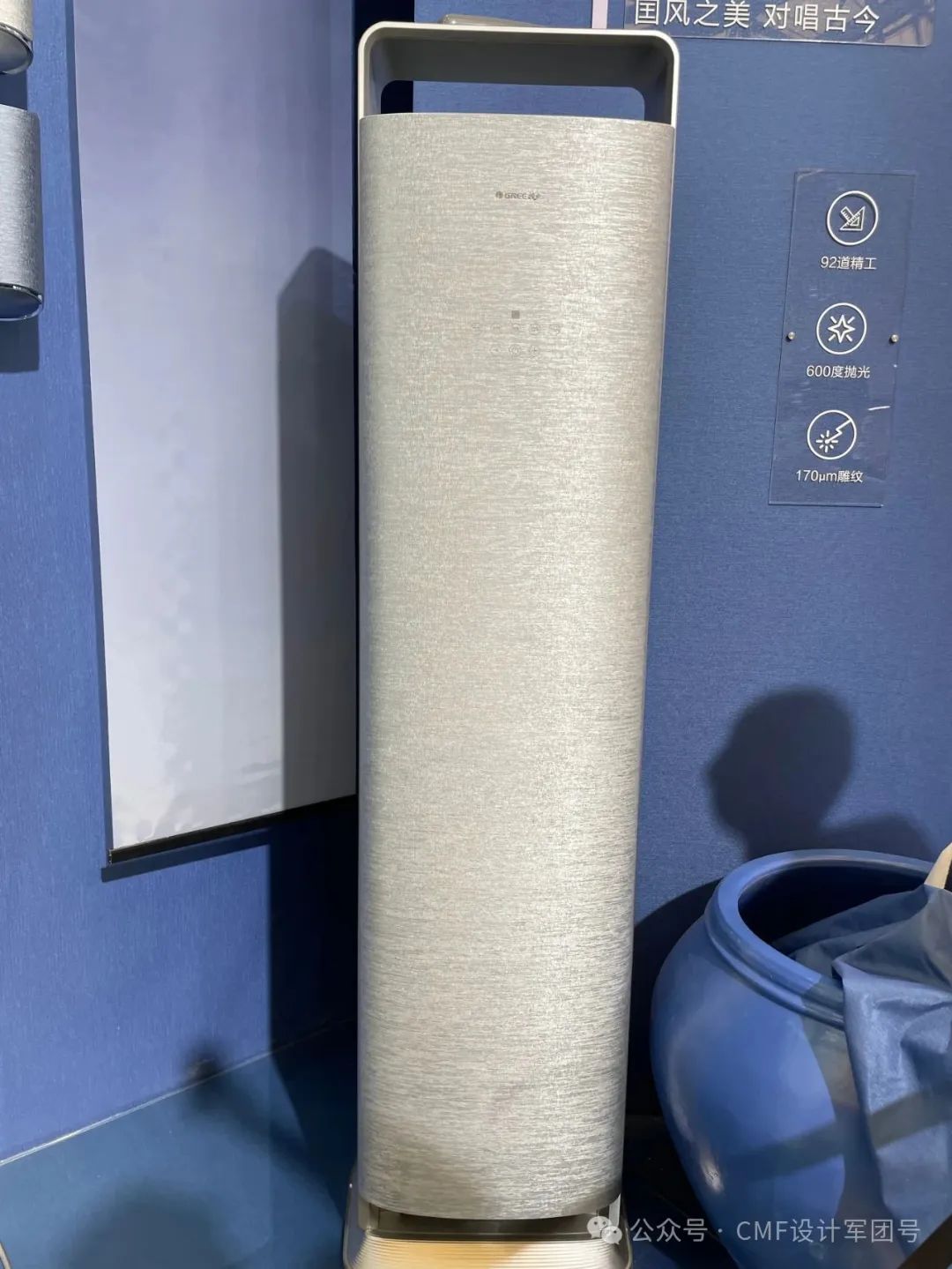

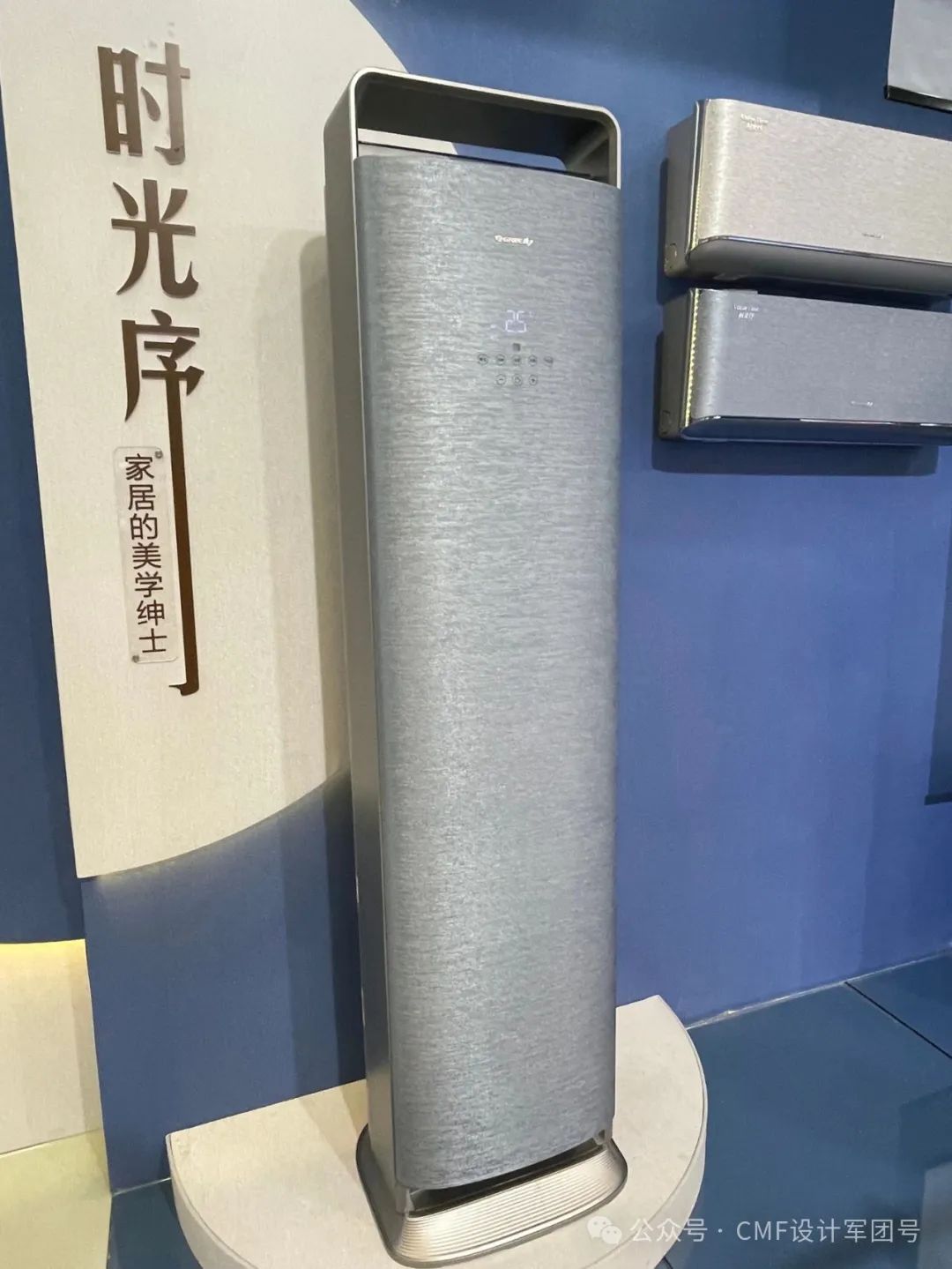

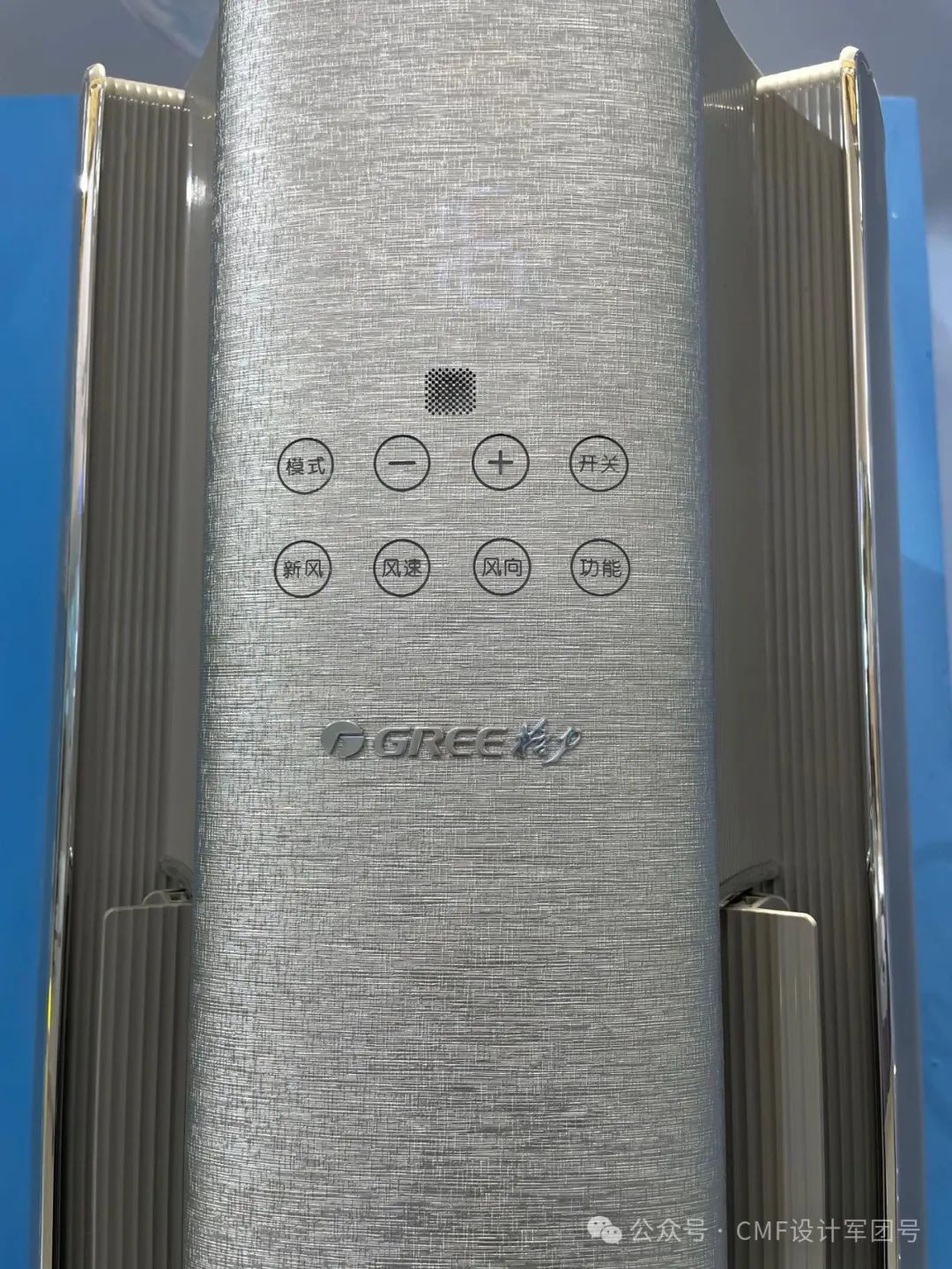

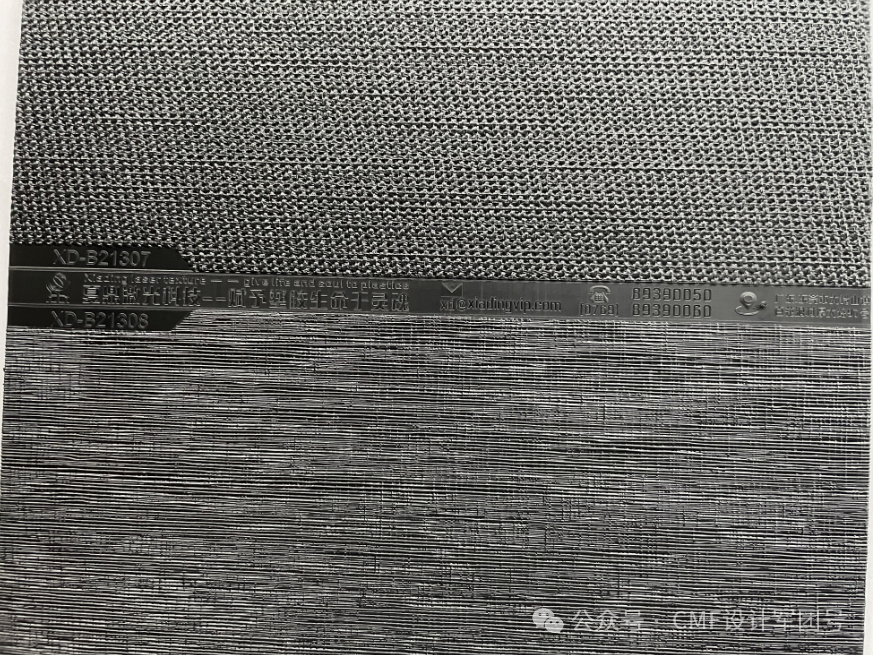

图 仿布纹工艺面板

本文部分图片来自CMF设计军团在夏鼎激光展台的拍摄、品夏激光、星泽激光。
